鐵系磷化液
發(fā)布時(shí)間：2016/04/28
產(chǎn)品介紹
鐵系磷化液主要由非離子表面活性劑和磷酸鹽、磷化改性劑、氧化劑等完成成膜過程。其特點(diǎn)是：工作溫度低、成膜迅速、膜層致密、與涂層結(jié)合力好，可浸泡也可噴淋。
本配方經(jīng)過改進(jìn)，增加了某些金屬元素，比普通鐵系磷化液有更強(qiáng)的耐腐蝕能力，可以水洗，成膜更均勻。
一、產(chǎn)品特性
外 觀：淡綠色液體
比 重：1.12±0.02
PH 值：1.0-2.0
游離酸度：80-120
總 酸 度：280-300
二、磷化膜特征
膜 厚：0.8-1.2μm
耐蝕性：中性鹽霧實(shí)驗(yàn)達(dá)到GB/T11376-1997國(guó)家標(biāo)準(zhǔn)

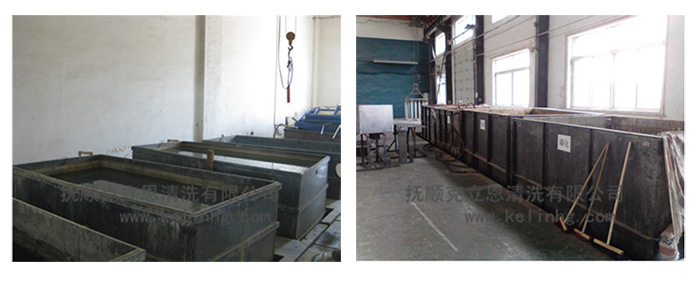

三、處理工藝
除油除銹 ---＞ 水洗---＞ 中和---＞ 水洗 ---＞ 磷化
四、使用方法
（1）稀釋13-15倍進(jìn)行浸泡磷化處理，藥液混蝕時(shí)應(yīng)清理沉淀。
?。?）PH值保證在2.0-2.5，高于2.5時(shí)補(bǔ)加原液，一般冷板處理時(shí)間為5-8分鐘。帶氧化皮的熱板處理時(shí)間為15-25分鐘。
?。?）磷化后自然晾干，不水洗。磷化后烘干時(shí)需要水洗。
五、注意事項(xiàng)
?。?）磷化前必須保證工件表面無油污和銹跡，除油除銹時(shí)間為20-30分鐘。
（2）浸泡磷化時(shí)，磷化完畢后， 在3天之內(nèi)噴涂。
（3）干燥后工件上留有白灰，應(yīng)檢查除油效果和磷化液的PH值。
?。?）酸洗后復(fù)雜工件（管件、夾角處、焊縫處等）應(yīng)充分中和和水洗，將殘酸清洗干凈，否則容易造成磷化后銹蝕、涂層附著力不好等缺陷。中和使用純堿，1.5-2.0%。
